Механическая обработка металла: операции, точность, последовательность

Механическая обработка — это получение детали заданной геометрии путём снятия материала с заготовки. Звучит просто, но выбор конкретного набора операций и их последовательности определяет и точность результата, и стоимость. Разберём инструментарий по порядку.

Точение

Обработка поверхностей вращения резцом при вращении заготовки. Закрывает наружные и внутренние цилиндрические и конические поверхности, торцы, канавки, резьбы, фаски.

Достижимая точность на станке с ЧПУ: черновое точение — IT12–IT14, чистовое — IT8–IT9, тонкое точение при жёсткой системе — IT7. Шероховатость от Ra 12,5 при черновой обработке до Ra 0,8 при тонком точении острым инструментом.

Типичная номенклатура: валы, оси, втулки, фланцы, штуцеры, корпуса вращения.

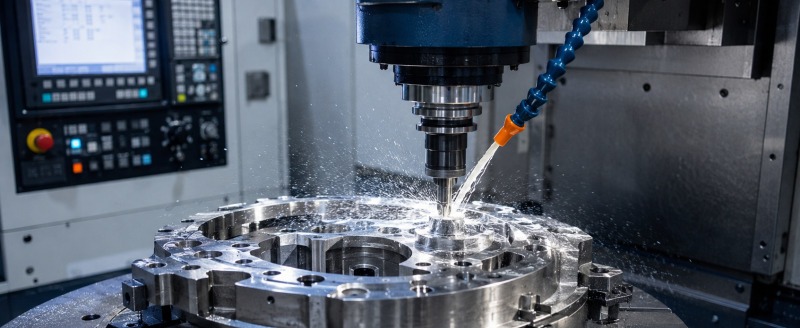

Фрезерование

Обработка вращающимся многолезвийным инструментом при подаче заготовки или инструмента. Универсальная операция: плоскости, контуры, карманы, пазы, уступы, объёмные поверхности, а на обрабатывающем центре ещё и отверстия с резьбами.

Точность: IT8–IT9 при чистовой обработке, до IT7 при отдельном внимании к технологии. Плоскостность на длине 300 мм — порядка 0,02–0,05 мм. Шероховатость Ra 1,6–3,2 после чистового прохода.

Сверление и обработка отверстий

Группа операций, каждая со своим назначением:

• Сверление — получение отверстия. Точность невысокая, порядка IT11–IT12, диаметр обычно уходит в плюс.
• Зенкерование — расширение и исправление геометрии, IT9–IT10.
• Развёртывание — финишная обработка, IT6–IT8, шероховатость до Ra 0,8.
• Растачивание — обработка отверстий большого диаметра с высокой точностью расположения оси.
• Зенкование — образование конического углубления под головку крепежа, снятие фаски.
• Нарезание резьбы — метчиком или резьбовой фрезой.

Практическое следствие: отверстие с допуском IT7 нельзя получить одним сверлом. Потребуется маршрут из двух-трёх переходов, и это надо учитывать при оценке трудоёмкости.

Шлифование

Абразивная обработка для получения высокой точности и малой шероховатости. Основные виды — плоское, круглое наружное, внутреннее, бесцентровое.

Достижимая точность IT5–IT7, шероховатость Ra 0,2–0,8, при доводочных операциях ниже. Единственный практичный способ обработать закалённую поверхность твёрдостью выше 45 HRC.

Ставка нормо-часа на прецизионном шлифовании существенно выше, чем на точении и фрезеровании: оборудование дорогое, съём материала малый, время обработки большое. Поэтому требование Ra 0,4 на поверхности, которая работает как несопрягаемая, — верный способ удорожить деталь без выгоды.

Зубообработка

Формирование зубчатых и шлицевых профилей: зубофрезерование, зубодолбление, зубошлифование, шлифование шлицев. Отдельная технологическая область со своим оборудованием и своей системой допусков на элементы зацепления.

Точность зубчатых колёс нормируется по степеням, и от требуемой степени зависит, достаточно ли зубофрезерования или потребуется финишное шлифование зубьев после термообработки.

Электроэрозионная обработка

Съём материала электрическими разрядами. Незаменима там, где резание невозможно: узкие пазы с малым радиусом в углу, сквозные окна произвольной формы в закалённой заготовке, обработка твёрдых сплавов, извлечение сломанного инструмента.

Работает независимо от твёрдости материала, но производительность низкая, поэтому применяется точечно — там, где альтернативы нет.

Как строится технологический маршрут

Общая логика, применимая к большинству деталей:

1. Заготовительные операции. Резка проката, получение поковки или отливки.
2. Черновая обработка. Снятие основного припуска, формирование технологических баз. Точность невысокая, задача — убрать металл максимально быстро.
3. Термообработка, если требуется. Улучшение, закалка, отжиг для снятия напряжений. Всегда сопровождается деформацией, поэтому идёт до финишных операций.
4. Чистовая обработка. Выход на размеры по чертежу с учётом припуска под финиш.
5. Финишные операции. Шлифование, развёртывание, доводка ответственных поверхностей.
6. Слесарные работы и контроль. Снятие заусенцев, притупление кромок, измерения.
7. Покрытие. С учётом того, что оно добавляет толщину.

Ключевой принцип: чем точнее операция, тем позже в маршруте она стоит. Прошлифовать поверхность, а затем подвергнуть деталь закалке — гарантированный выход из допуска.

Как выбор маршрута отражается на цене

Пример на простой детали — фланец с центральным отверстием. Вариант первый: точение, сверление, развёртывание. Точность отверстия IT7, три перехода, недорого. Вариант второй: точение, сверление, закалка, внутреннее шлифование. Точность та же, но добавились термообработка, логистика к подрядчику и дорогая шлифовальная операция.

Второй маршрут нужен, если требуется твёрдость поверхности. Если нет — это удвоение стоимости без функциональной выгоды. Именно поэтому обсуждение маршрута с технологом до выпуска чертежа даёт больше экономии, чем торг по цене.

Ориентиры по рынку: ставки на механическую обработку металла начинаются примерно от полутора тысяч рублей за нормо-час на токарных работах, фрезерные несколько дороже, зубообработка выше, а прецизионное шлифование измеряется уже другими цифрами. Разница между операциями в маршруте — это и есть основной рычаг управления себестоимостью детали.

Что стоит уточнить у исполнителя

Три вопроса, ответы на которые говорят о производстве больше, чем прайс: какой маршрут предполагается для вашей детали, чем будут контролироваться ответственные размеры и какие операции передаются на кооперацию. Внятные ответы означают, что деталь действительно посчитали, а не оценили по массе заготовки.
