Опорный мостовой кран для действующего цеха: какие данные нужны до расчёта стоимости

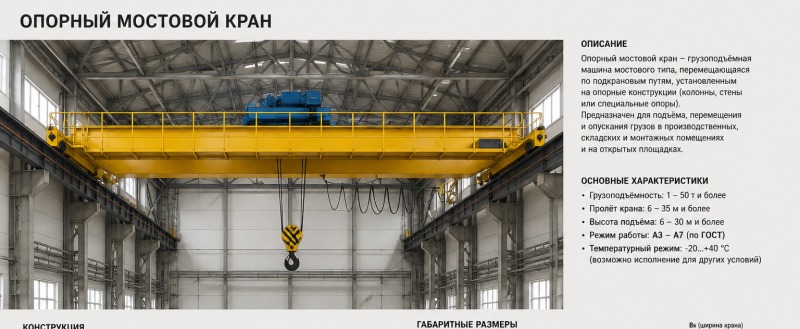

Фото редакции Kaluga-poisk.ru

Запрос на мостовой кран часто начинается с двух параметров: грузоподъёмности и размеров помещения. Для предварительного разговора этого достаточно, но точное предложение по таким данным составить нельзя. Два крана на одинаковые 10 тонн могут заметно различаться по конструкции, режиму работы, управлению и требованиям к зданию.

Чем полнее исходные данные, тем меньше вероятность, что проект придётся менять после обследования цеха. Разберём, что стоит подготовить до обращения к поставщику грузоподъёмного оборудования.

Что и как будет перемещать кран

Грузоподъёмность нельзя выбирать только по массе самой тяжёлой детали. Нужно учесть грузозахватное приспособление, тару, траверсу и другие элементы, которые поднимаются вместе с грузом. Также важны его размеры, положение центра тяжести и возможность безопасно закрепить стропы или специальный захват.

Полезно заранее описать весь рабочий цикл:

откуда кран забирает груз;
куда его перемещает;
требуется ли разворот или точное позиционирование;
сколько подъёмов планируется за смену;
как долго механизм работает под нагрузкой;
возникают ли резкие изменения темпа производства.

Эти сведения влияют на выбор механизмов и режима работы. Кран для редких ремонтных операций и оборудование для непрерывного производственного участка — разные задачи, даже если масса груза совпадает.

Пролёт и рабочая зона

Следующий шаг — определить не только ширину здания, но и фактическую зону, которую должен обслуживать кран. Для этого на плане отмечают места загрузки и выгрузки, оборудование, колонны, коммуникации и участки, куда крюк должен подходить максимально близко.

Пролёт крана связан с расположением подкрановых путей, однако он не равен ширине цеха. Высота подъёма также считается от реальных рабочих отметок: имеет значение уровень пола, верхняя точка груза и положение крюка. Отдельно проверяют расстояние до ферм, светильников, вентиляции, трубопроводов и других конструкций.

После фиксации грузоподъёмности, пролёта и рабочей зоны варианты опорных мостовых кранов можно использовать для первичного сравнения однобалочных и двухбалочных схем: на странице они разделены по типу конструкции, а карточки можно отфильтровать по грузоподъёмности. Это ещё не выбор готовой модели — окончательную конфигурацию определяют после расчёта нагрузок и проверки здания.

Если исходный план неточен, поставщику могут потребоваться дополнительные замеры. Для старого здания особенно важно сверять чертежи с фактическим состоянием конструкций.

Что проверить в строительной части

У опорного мостового крана ходовые колёса перемещаются по рельсам, расположенным сверху подкрановых балок. Поэтому выбор оборудования нельзя отделять от проверки путей, колонн и фундаментов.

В каталоге можно заранее сравнить варианты, но пригодность конкретной конфигурации определяют только после расчёта нагрузок и обследования здания.

Проектировщику потребуются сведения о пролёте, отметке головки рельса, существующих подкрановых балках и допустимых нагрузках. Если пути уже есть, проверяют их геометрию, состояние креплений, износ рельсов и соответствие новой нагрузке. Установка крана с иными нагрузками и режимом работы на старые пути без такой проверки создаёт риск дополнительных работ уже во время монтажа.

Управление и электропитание

Способ управления выбирают с учётом обзора рабочей зоны, расстояния до груза и организации движения людей. Подвесной пульт подходит не для каждой операции: оператору приходится перемещаться рядом с краном. Радиоуправление позволяет выбрать более удобную позицию, но его применение также должно быть связано с рабочим процессом и требованиями безопасности предприятия.

До расчёта предложения желательно указать:

параметры доступной электрической сети;
место подключения и протяжённость токоподвода;
необходимость регулирования скоростей;
требования к точности позиционирования;
наличие нескольких кранов в одном пролёте;
потребность в световой или звуковой сигнализации.

Чем точнее описаны операции, тем проще определить, какие функции действительно нужны, а какие только увеличат стоимость комплектации.

Условия эксплуатации

Температура, влажность, пыль, осадки и агрессивные вещества влияют на исполнение электрооборудования, окраску, материалы и обслуживание механизмов. Отдельно указывают работу на открытом воздухе, пожароопасные или взрывоопасные зоны.

Самого названия отрасли недостаточно. Например, условия в чистом упаковочном помещении и на участке мойки одного пищевого предприятия могут различаться существенно. В опросном листе лучше описать конкретную среду и приложить требования службы промышленной безопасности.

Монтаж и дальнейшее обслуживание

Доступ в цех может ограничивать длину элементов, массу монтажной единицы и возможность использовать подъёмную технику. Поэтому до заказа оценивают ворота, проезды, свободную площадку и допустимые периоды остановки производства.

Обслуживание тоже следует учитывать на стадии проекта. Нужен безопасный доступ к механизмам, электрооборудованию и элементам подкрановых путей. Если кран работает на критичном участке, заранее обсуждают состав запасных частей и порядок сервисного реагирования, но конкретные сроки фиксируют только в договоре.

Чек-лист для запроса предложения

Перед обращением к поставщику подготовьте:

Максимальную массу и габариты груза вместе с оснасткой.
Схему рабочих перемещений и требуемую зону обслуживания.
План и разрез здания с основными высотными отметками.
Данные о существующих подкрановых путях и конструкциях.
Количество циклов и характер работы по сменам.
Требования к скоростям, управлению и позиционированию.
Параметры электросети и место подключения.
Температуру, влажность, запылённость и особые условия среды.
Ограничения на доставку, монтаж и остановку участка.
Требования к обслуживанию и документации.

Такой набор не заменяет обследование и проектирование, но делает первоначальный расчёт предметным. Поставщик сможет сравнивать не абстрактные краны одинаковой грузоподъёмности, а решения для конкретного здания и производственного цикла.
