Пневматическая система: подготовка сжатого воздуха и выбор пневмопривода

Блок подготовки воздуха — это узел пневматической системы, через который сжатый воздух проходит перед подачей к распределительной и исполнительной аппаратуре. В зависимости от конструкции он может включать фильтрацию рабочей среды, регулирование давления, отделение конденсата и другие функции. Конкретный состав выбирают с учетом требований оборудования, расхода воздуха, рабочего давления и допустимой степени загрязнения.

Зачем подготавливать сжатый воздух

Сжатый воздух используется как рабочая среда во множестве промышленных установок. После компрессора он не всегда может сразу подаваться к исполнительным механизмам. В воздушной магистрали могут присутствовать твердые частицы, влага и другие загрязнения, а давление на входе в оборудование необходимо поддерживать в определенных пределах.

Поэтому между источником сжатого воздуха и рабочими элементами устанавливают оборудование для его подготовки. Оно помогает привести параметры среды к значениям, предусмотренным конструкцией пневматической системы.

Типовая последовательность может выглядеть следующим образом:

1. компрессор создает необходимое давление;

2. воздух проходит через магистраль и оборудование предварительной подготовки;

3. фильтрующие элементы задерживают загрязнения;

4. регулятор устанавливает требуемое рабочее давление;

5. распределительная аппаратура направляет поток;

6. исполнительный механизм преобразует энергию воздуха в механическое движение.

Состав этой цепочки не является универсальным. На одном производственном участке достаточно фильтра и регулятора, а на другом может потребоваться несколько ступеней очистки, отделение конденсата, плавная подача давления или дополнительные устройства контроля.

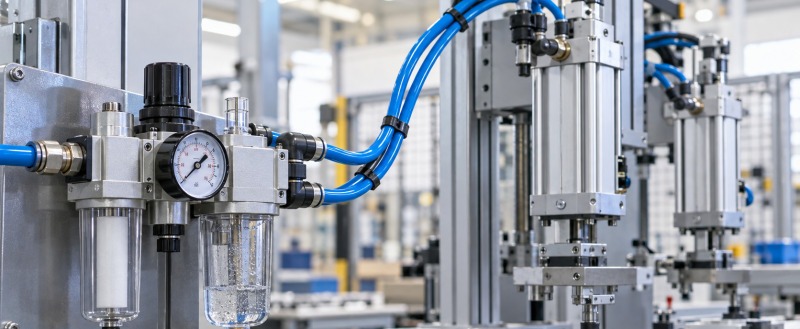

Из чего состоит система подготовки воздуха

Одним из основных элементов является фильтр. Его задача — уменьшить количество механических загрязнений в рабочей среде. В промышленной пневматике применяются фильтрующие элементы с различной тонкостью очистки. Например, встречаются исполнения на 5 и 40 мкм. Требуемое значение зависит от оборудования, установленного после фильтра.

Регулятор давления используется для установки и поддержания необходимого давления на выходе. Это важно, поскольку параметры компрессорной линии и требования конкретного механизма могут отличаться.

Фильтр и регулятор нередко объединяют в одном устройстве. Такая компоновка сокращает количество отдельных соединений и позволяет выполнять несколько функций в одном узле.

В состав системы также могут входить:

• маслораспылители;

• клапаны подачи и сброса давления;

• модули разветвления;

• манометры;

• устройства удаления конденсата;

• соединительные элементы и крепления.

Маслораспылитель нужен далеко не каждой современной пневмосистеме. Некоторые исполнительные механизмы рассчитаны на работу без дополнительной подачи масла, поэтому перед установкой такого устройства следует проверить требования производителя оборудования.

Как работают пневматические исполнительные механизмы

Пневмоприводы преобразуют энергию сжатого воздуха в механическое движение. В зависимости от конструкции это может быть линейное перемещение, вращение, поворот на заданный угол, захват или зажим детали. Именно исполнительный механизм непосредственно выполняет рабочее действие машины или автоматизированной установки.

Наиболее распространенный вариант линейного привода — пневмоцилиндр. Давление воздуха действует на поршень внутри цилиндра, в результате чего шток перемещается в одном направлении. При изменении направления подачи воздуха происходит обратное движение.

Кроме традиционных штоковых цилиндров применяются бесштоковые конструкции. Они используются в случаях, когда необходимо получить значительный ход при ограниченном пространстве для установки оборудования.

Для операций, где требуется не линейное, а вращательное движение, применяют поворотные механизмы. Среди распространенных конструкций встречаются приводы с передачей типа «рейка — шестерня» и лопастные устройства.

Отдельную группу составляют пневматические захваты и зажимные цилиндры. Их применяют в автоматизированных линиях для фиксации, удержания или перемещения деталей.

Какие параметры учитывать при выборе пневмоцилиндра

Размер пневмоцилиндра нельзя определять только по диаметру присоединительной резьбы или внешним габаритам. Для корректной работы необходимо учитывать сразу несколько параметров.

К основным относятся:

• диаметр поршня;

• длина хода;

• рабочее давление;

• требуемое усилие;

• скорость перемещения;

• способ монтажа;

• условия окружающей среды;

• наличие амортизации;

• тип датчиков положения;

• частота рабочих циклов.

Расчет усилия выполняют с учетом площади поршня и давления воздуха. При этом полученное теоретическое значение нельзя безоговорочно использовать как фактическое рабочее усилие: необходимо учитывать трение, конструктивные особенности и запас, обусловленный условиями эксплуатации.

Для оборудования также имеют значение стандарты исполнения. В промышленной пневматике можно встретить цилиндры, соответствующие ISO 15552, ISO 6432 и ISO 21287. Стандарт определяет в том числе установочные размеры, что упрощает проектирование и замену совместимых компонентов.

Почему расход воздуха не менее важен, чем давление

Одна из распространенных ошибок при проектировании пневмосистемы — учитывать рабочее давление, но не оценивать требуемый расход.

Даже если компрессор создает необходимое давление, исполнительный механизм может работать неправильно, если трубопровод, клапан, фильтр или регулятор ограничивают поток. Особенно заметно это при одновременной работе нескольких цилиндров или при высокой частоте циклов.

Поэтому пропускную способность рассматривают для всей цепочки: от магистрали до исполнительного устройства. Узкое место в одном из элементов способно повлиять на скорость работы системы в целом.

Следует учитывать и падение давления. Оно возникает в трубопроводах, соединениях, фильтрах, распределителях и другой аппаратуре. Чем выше расход, тем существеннее может быть влияние гидравлического сопротивления элементов пневматической линии.

Как связаны подготовка воздуха и ресурс оборудования

Качество рабочей среды напрямую связано с условиями эксплуатации пневматических компонентов. Загрязнения могут попадать в клапаны, уплотнения и внутренние каналы оборудования. Избыточная влага также нежелательна для многих элементов системы.

При этом ошибочно считать, что максимальная степень фильтрации всегда является оптимальной. Чем тоньше фильтрация, тем выше требования к фильтрующему элементу и тем заметнее может становиться сопротивление потоку при его загрязнении.

Поэтому степень очистки определяют не по принципу «чем меньше микрон, тем лучше», а исходя из требований оборудования, установленного после узла подготовки.

Регулярное обслуживание тоже имеет значение. Состояние фильтров, наличие конденсата, настройку регуляторов и герметичность соединений следует проверять в рамках регламента эксплуатации конкретной системы.

Как ориентироваться в составе пневмоавтоматики

Для понимания структуры промышленной пневматики удобно рассматривать оборудование не как набор отдельных устройств, а по выполняемым функциям. В каталогах специализированного оборудования, в том числе на сайте SMARTA, можно увидеть такое функциональное разделение: подготовка сжатого воздуха, исполнительные механизмы, распределительная аппаратура и другие группы компонентов. Подобная классификация помогает понять место каждого элемента в общей пневматической схеме.

Например, цилиндр сам по себе не определяет работу всей установки. Для его движения требуется подготовленный воздух, распределитель должен своевременно менять направление потока, а трубопроводы и соединения — обеспечивать необходимую пропускную способность.

Поэтому подбор элементов разумно начинать не с конкретной модели устройства, а с параметров технологического процесса: какое движение требуется получить, какая нагрузка действует на привод, с какой скоростью должен выполняться цикл и какие параметры сжатого воздуха доступны на объекте.

Типичные ошибки при проектировании пневмосистемы

Даже относительно простая пневматическая схема требует согласования характеристик ее элементов. Среди распространенных ошибок можно выделить несколько.

Первая — выбор цилиндра только по усилию без учета скорости, хода и режима работы. В результате привод может формально соответствовать нагрузке, но не обеспечивать требуемую производительность установки.

Вторая — недостаточная пропускная способность фильтра, регулятора или распределителя. Такой элемент становится ограничением для всей системы.

Третья — отсутствие учета качества сжатого воздуха. Требования к чистоте, влажности и наличию смазки могут различаться для разных компонентов.

Четвертая — неправильный выбор диаметра трубопровода. Слишком малое сечение увеличивает потери давления и может ограничивать расход.

Пятая — отсутствие запаса по рабочим параметрам. Пневматическая система работает в реальных условиях, где возможны колебания давления, изменение нагрузки и одновременное включение нескольких потребителей.

Что учитывать при построении системы

Пневматическая автоматика работает как единая цепочка, поэтому характеристики ее компонентов следует рассматривать совместно. Для начала определяют задачу исполнительного механизма и требуемое усилие, затем рассчитывают расход воздуха и выбирают управляющую аппаратуру. После этого можно определить параметры фильтрации, регулирования давления, трубопроводов и вспомогательных элементов.

Такой подход позволяет избежать ситуации, когда каждый компонент по отдельности соответствует техническим требованиям, но собранная система не обеспечивает нужную скорость или стабильность работы.

При проектировании важно опираться на техническую документацию оборудования, учитывать параметры источника сжатого воздуха и условия эксплуатации. Тогда выбор элементов основывается не на отдельных характеристиках из каталога, а на требованиях всей пневматической системы.
