Рельсовые направляющие: устройство, разновидности и критерии выбора

Направляющие рельсы применяют в механизмах, где требуется контролируемое линейное перемещение рабочего узла. Они задают траекторию движения, помогают сохранять точность позиционирования и воспринимают нагрузки, возникающие при работе оборудования. Такие компоненты встречаются в станках, автоматизированных линиях, измерительных установках, робототехнических системах и других конструкциях с подвижными элементами.

Как устроена система линейного перемещения

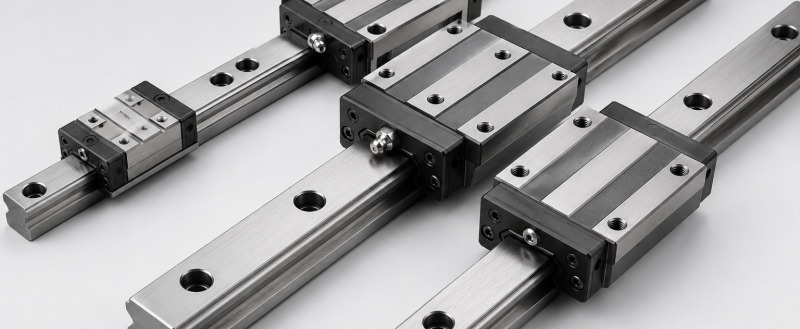

Рельсовая система обычно состоит не из одной детали, а из нескольких совместимых компонентов. Основой служит металлический профиль, закреплённый на станине или другой несущей поверхности. По нему перемещается каретка, соединённая с рабочим узлом оборудования.

Внутри каретки находятся тела качения — шарики или ролики. Они циркулируют по замкнутым каналам и уменьшают сопротивление при движении. Благодаря этому подвижная часть может перемещаться плавно и с относительно небольшими потерями на трение.

Однако наличие рельса и каретки само по себе не гарантирует высокой точности. На результат влияют жёсткость основания, качество монтажа, параллельность элементов, предварительный натяг, смазка и соответствие выбранного типоразмера фактическим нагрузкам.

Чем профильный рельс отличается от вала с опорой

В системах линейного перемещения используют несколько конструктивных решений. Одно из них — профильный рельс с кареткой. Он имеет специально сформированные дорожки качения и обычно применяется там, где важны жёсткость, устойчивость к моментным нагрузкам и точное позиционирование.

Другое решение — цилиндрический вал, установленный на продольной опоре. По нему перемещается открытый линейный подшипник или соответствующий блок. Опора поддерживает вал по всей длине и снижает его прогиб по сравнению с конструкциями, где круглый стержень закреплён только по краям.

Эти варианты нельзя считать полностью взаимозаменяемыми. Профильные системы чаще выбирают для компактных и жёстких узлов, а валы с опорой могут использоваться в конструкциях, где важны сравнительно простая компоновка и возможность организовать длинное линейное перемещение. Окончательный выбор зависит не только от длины хода, но и от характера действующих сил.

Шариковые и роликовые конструкции

В шариковых каретках нагрузка передаётся через металлические шарики. Такая схема обеспечивает плавное движение и подходит для большого числа станочных и автоматизированных механизмов. К этой группе относятся, например, полноразмерные, низкопрофильные и миниатюрные системы.

В роликовых конструкциях вместо шариков используются цилиндрические ролики. Площадь контакта у них больше, поэтому такие системы могут обладать повышенной жёсткостью и лучше воспринимать значительные нагрузки. При этом выбор роликового варианта должен быть обоснован расчётом: увеличение несущей способности может сопровождаться ростом стоимости, массы и требований к точности монтажа.

При сравнении двух конструкций следует учитывать не только предельную нагрузку. Значение имеют допустимые моменты, ресурс, скорость движения, условия смазывания и чувствительность к загрязнениям.

Распространённые серии и их назначение

Обозначения рельсовых систем зависят от производителя, однако в каталогах часто встречаются несколько типовых групп.

Серия HG обычно относится к полноразмерным шариковым системам, предназначенным для восприятия значительных нагрузок. EG представляет собой низкопрофильное исполнение, которое помогает уменьшить общую высоту узла. MG используют в компактных механизмах, где ограничено пространство для установки. В системах RG применяются роликовые тела качения, ориентированные на повышенную жёсткость.

Отдельную группу составляют валы с опорой SBR и TBR. В отличие от профильных рельсов, они имеют цилиндрическую рабочую поверхность. Перед покупкой важно проверять совместимость вала, опорного профиля и подвижного блока, поскольку одинаковый номинальный размер не всегда означает взаимозаменяемость деталей разных серий.

Какие параметры учитывать при выборе

Подбор компонентов лучше начинать с расчёта условий эксплуатации. Ориентироваться только на ширину профиля или длину хода недостаточно.

Основные параметры можно свести к следующему списку:

1. Рабочая нагрузка. Следует учитывать массу перемещаемого узла, инструмента, заготовки и дополнительного оборудования.
2. Направление действия сил. Нагрузка может быть вертикальной, боковой, переменной или комбинированной.
3. Моментные воздействия. Если центр тяжести расположен далеко от каретки, на систему действует опрокидывающий момент.
4. Точность перемещения. Для одних механизмов достаточно общего направления движения, для других критична повторяемость позиционирования.
5. Длина хода. Она влияет на длину профиля, число опор и требования к параллельности монтажа.
6. Скорость и ускорение. Динамические режимы могут создавать нагрузки, заметно превышающие статические.
7. Условия среды. Пыль, металлическая стружка, влага и повышенная температура требуют соответствующей защиты.
8. Способ крепления. Необходимо заранее проверить расположение монтажных отверстий и доступность крепежа.
9. Возможность обслуживания. Следует предусмотреть подачу смазки и доступ к уплотнениям.

Расчёт желательно выполнять с запасом, но чрезмерное увеличение типоразмера также не всегда оправданно. Слишком массивная система занимает больше места, увеличивает вес конструкции и может потребовать переработки всего узла.

Что означает предварительный натяг

Предварительный натяг создаёт внутреннее усилие между кареткой и рельсом. Он уменьшает люфт и повышает жёсткость системы. Это особенно важно для металлообрабатывающих станков, измерительных устройств и механизмов, в которых направление нагрузки меняется во время рабочего цикла.

При этом больший натяг не означает автоматически более высокое качество. Чрезмерное внутреннее усилие повышает сопротивление движению и нагрузку на тела качения. Поэтому уровень натяга подбирают с учётом требуемой точности, жёсткости и характера работы оборудования.

Для механизмов с умеренными требованиями может быть достаточно лёгкого натяга. Более жёсткие варианты применяют, когда необходимо ограничить упругие перемещения под нагрузкой.

Класс точности и его практическое значение

Класс точности характеризует допустимые отклонения геометрических параметров рельса и каретки. В технической документации могут указываться различия по высоте, ширине, параллельности движения и взаимному положению нескольких кареток.

Для вспомогательных механизмов повышенный класс может не давать заметного практического преимущества. Для координатных столов, станков и измерительных систем точность компонентов становится более существенной.

Важно учитывать, что даже высокоточный рельс не компенсирует неровность основания. Если монтажная поверхность имеет отклонения, профиль может деформироваться после затяжки крепежа. Поэтому подготовка станины и контроль геометрии остаются обязательной частью сборки.

Почему важна схема расположения кареток

Одна каретка способна направлять движение, но не всегда обеспечивает достаточную устойчивость узла. Для восприятия боковых и моментных нагрузок часто используют две параллельные линии с несколькими каретками.

Расстояние между опорами влияет на жёсткость конструкции. Чем шире расположены рельсы и чем больше дистанция между каретками вдоль оси движения, тем лучше система может сопротивляться опрокидыванию. Однако увеличение расстояний требует более точной подготовки монтажных поверхностей.

При проектировании необходимо учитывать распределение массы. Тяжёлые элементы желательно располагать так, чтобы их центр тяжести находился ближе к опорному контуру. Это снижает нагрузку на отдельные каретки и помогает увеличить ресурс системы.

Основные ошибки при монтаже

Одна из распространённых ошибок — установка двух рельсов без точной проверки их параллельности. Если расстояние между ними меняется по длине, каретки начинают двигаться с повышенным сопротивлением. Возникают внутренние напряжения, нагрев и ускоренный износ.

Также проблемы могут появиться из-за загрязнения монтажной поверхности, неравномерной затяжки крепежа или отсутствия базовой кромки. Даже небольшая металлическая стружка под профилем способна вызвать локальную деформацию.

Перед установкой следует очистить основание, проверить плоскостность, выставить основной рельс и только после этого выравнивать второй относительно первого. Затяжку крепежа выполняют последовательно, контролируя плавность перемещения кареток.

Смазка, уплотнения и обслуживание

В процессе работы тела качения и дорожки испытывают контактные нагрузки. Смазочный материал уменьшает трение, защищает поверхности и помогает отводить часть тепла. Недостаток смазки может привести к шуму, росту сопротивления и повреждению рабочих дорожек.

Периодичность обслуживания зависит от скорости движения, нагрузки, продолжительности работы и внешней среды. В чистом помещении интервалы могут быть больше, чем в зоне обработки металла или древесины.

Уплотнения на торцах каретки ограничивают попадание загрязнений внутрь, но не делают систему полностью герметичной. При наличии стружки, абразивной пыли или капель жидкости могут потребоваться защитные кожухи, гармошки или телескопические экраны.

Где применяются рельсовые системы

Подобные компоненты используются в станках с числовым программным управлением, портальных механизмах, упаковочном оборудовании, 3D-принтерах, промышленных роботах и автоматизированных линиях. Они также встречаются в устройствах подачи, лабораторных установках и координатных столах.

Требования в этих областях различаются. Для 3D-принтера может быть важна небольшая масса подвижного узла, для станка — жёсткость под нагрузкой, а для производственной линии — ресурс при длительной непрерывной работе.

Поэтому универсального исполнения, подходящего для любой задачи, не существует. Систему линейного перемещения выбирают на основании расчёта, условий монтажа и требований к точности.

Вывод

Рельсовая направляющая является частью единого механического узла, поэтому её нельзя подбирать отдельно от кареток, основания, привода и перемещаемой нагрузки. При сравнении вариантов необходимо учитывать конструкцию тел качения, типоразмер, точность, натяг, допустимые силы и условия эксплуатации.

Практический результат зависит не только от характеристик компонентов, но и от качества проектирования и монтажа. Правильно подготовленное основание, соблюдение параллельности, регулярная смазка и защита от загрязнений помогают сохранить плавность движения и расчётный ресурс оборудования.
