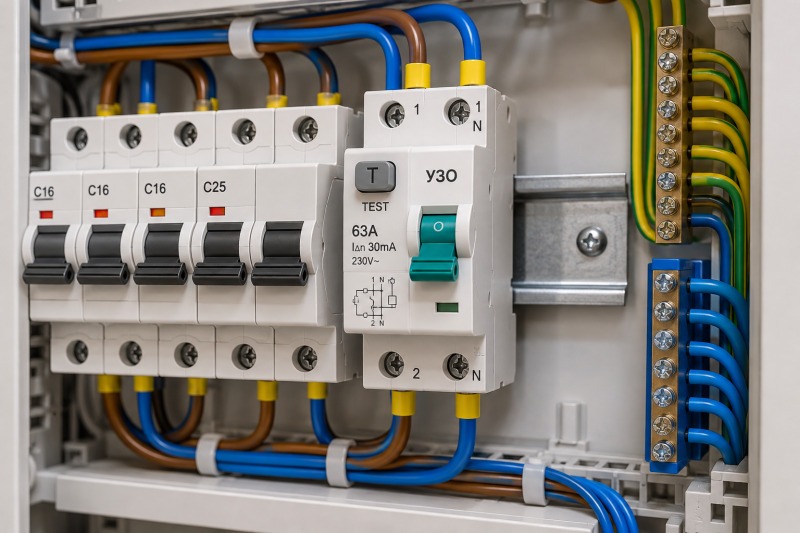

УЗО в электропроводке: принцип работы, основные характеристики и правила выбора

При выборе узо электрика интересуют прежде всего характеристики, от которых зависит безопасность электрической сети: номинальный ток, чувствительность к утечке, тип дифференциального тока и количество полюсов. Эти параметры определяют, в каких условиях устройство сможет обнаружить опасную ситуацию и отключить питание. При этом важно учитывать особенности электропроводки, подключённого оборудования и взаимодействие с другими защитными аппаратами.

Что такое УЗО и для чего оно необходимо

Устройство защитного отключения (УЗО) — электротехнический аппарат, предназначенный для обнаружения дифференциального тока и автоматического отключения цепи при достижении установленного значения.

В технической документации такие устройства также называют выключателями дифференциального тока (ВДТ).

Основная задача УЗО заключается в снижении риска поражения человека электрическим током и обнаружении утечек, возникающих при нарушении изоляции электропроводки или оборудования.

Например, если изоляция внутри стиральной машины повреждена, часть тока может начать проходить через корпус прибора и другие проводящие элементы. При определённых условиях возникает опасность поражения электрическим током при прикосновении.

Правильно подобранное и установленное устройство способно обнаружить возникающую разницу токов и отключить повреждённую цепь.

При этом УЗО относится к дополнительным средствам электрической защиты. Оно не заменяет исправную изоляцию, защитное заземление и автоматические выключатели.

Как работает устройство защитного отключения

Принцип действия основан на сравнении электрических токов, проходящих по проводникам защищаемой цепи.

В исправной однофазной сети ток, поступающий к нагрузке по фазному проводнику, возвращается по нейтральному. Если часть тока начинает проходить другим путём, например через повреждённую изоляцию на землю, возникает разница между входящим и возвращающимся токами.

УЗО контролирует эту разницу с помощью дифференциального трансформатора. Когда она достигает установленного порога и выполняются условия срабатывания, механизм отключает цепь.

Причинами возникновения утечки могут быть:

• Повреждение изоляции электрического кабеля.

• Попадание влаги внутрь электрического оборудования.

• Нарушение изоляции нагревательных элементов.

• Неисправности бытовых приборов.

• Контакт токоведущих частей с заземлёнными металлическими конструкциями.

Следует учитывать, что устройство реагирует именно на дифференциальный ток. Если человек одновременно прикоснётся к фазному и нейтральному проводникам, а весь ток будет проходить между ними, УЗО может не обнаружить опасную ситуацию.

Чем УЗО отличается от автоматического выключателя и дифавтомата

В электрических щитах используются несколько видов защитного оборудования. Внешне они могут быть похожи, но выполняют разные функции.

Автоматический выключатель защищает электропроводку от сверхтоков, возникающих при перегрузке и коротком замыкании. Его характеристики выбирают с учётом сечения проводников, допустимой нагрузки и параметров сети.

УЗО реагирует на дифференциальный ток. При этом обычный ВДТ не обеспечивает самостоятельной защиты от перегрузок и коротких замыканий. Поэтому он должен применяться совместно с соответствующей защитой от сверхтоков.

Дифференциальный автомат (АВДТ) объединяет функции автоматического выключателя и устройства защитного отключения. Он реагирует как на сверхтоки, так и на дифференциальный ток.

Выбор между отдельными аппаратами и комбинированным устройством зависит от схемы распределительного щита, доступного пространства, требований к защите и удобства дальнейшего обслуживания.

Основные характеристики УЗО: на что обращать внимание

При подборе защитного оборудования необходимо рассматривать несколько параметров одновременно. Одинаковые по внешнему виду устройства могут существенно различаться по назначению.

1. Номинальный ток

Обозначается In и измеряется в амперах. В бытовых распределительных щитах встречаются устройства на 25, 40, 63 А и другие номиналы.

Этот показатель характеризует ток, который аппарат способен проводить в предусмотренных условиях эксплуатации.

Номинальный ток УЗО не следует путать с током его срабатывания при утечке. Также нельзя считать, что устройство на 40 А самостоятельно отключится при перегрузке выше этого значения.

Для обеспечения защиты ВДТ от сверхтоков необходимо правильно согласовать его характеристики с автоматическими выключателями и схемой электроснабжения.

2. Номинальный отключающий дифференциальный ток

Обозначается In и измеряется в миллиамперах.

Распространённые значения:

• 10 мА — применяется для отдельных цепей в случаях, когда требуется повышенная чувствительность и позволяют условия эксплуатации.

• 30 мА — широко используется для дополнительной защиты человека от поражения электрическим током.

• 100 мА — может применяться в распределительных схемах, в том числе для обнаружения утечек на уровне группы цепей.

• 300 мА — используется в определённых схемах для снижения пожарного риска, связанного с токами утечки.

Устройства с чувствительностью 100 и 300 мА не являются заменой УЗО на 30 мА там, где требуется дополнительная защита человека.

3. Количество полюсов

Двухполюсные устройства обычно применяют в однофазных цепях, а четырёхполюсные — в трёхфазных системах с нейтральным проводником.

При выборе необходимо учитывать схему электроснабжения и указания изготовителя.

4. Номинальное напряжение

Аппарат должен соответствовать рабочему напряжению защищаемой сети. Для бытовых электроустановок распространены номинальные напряжения 230 и 400 В.

5. Тип дифференциального тока

Этот параметр особенно важен при подключении современной бытовой техники и электронного оборудования.

Типы УЗО: AC и A

Различие между типами связано с формой дифференциального тока, на которую устройство способно реагировать.

Тип AC предназначен для обнаружения синусоидального переменного дифференциального тока. Такие аппараты применяются в цепях, где ожидается соответствующий характер возможной утечки.

Тип A реагирует на синусоидальный переменный и пульсирующий постоянный дифференциальные токи. Это важно для оборудования, содержащего электронные компоненты и схемы управления.

К таким приборам могут относиться стиральные машины, посудомоечные машины, современная кухонная техника и некоторые другие устройства.

Однако наличие электроники само по себе не позволяет окончательно определить необходимый тип защиты. Следует учитывать конструкцию оборудования и требования его изготовителя.

Для отдельных видов техники, например некоторых частотных преобразователей и зарядных установок, могут потребоваться устройства других типов, рассчитанные на дополнительные формы дифференциального тока.

Как выбрать УЗО для квартиры или частного дома

Выбор защитного оборудования начинается с анализа существующей электрической сети.

Необходимо установить, какие линии предусмотрены в распределительном щите, какие приборы к ним подключаются и каким образом организована защита от короткого замыкания, перегрузки и поражения электрическим током.

Например, в квартире могут быть отдельные линии для освещения, розеток, стиральной машины, электрического водонагревателя и кухонного оборудования.

В частном доме к ним добавляются линии для хозяйственных построек, наружного освещения, насосов и другого оборудования.

При проектировании схемы важно учитывать несколько обстоятельств.

Во-первых, подключённые приборы могут иметь небольшие рабочие токи утечки. Если объединить большое количество оборудования под одним чувствительным устройством, суммарная утечка способна стать причиной нежелательных отключений.

Во-вторых, при использовании одного общего УЗО его срабатывание может обесточить сразу несколько помещений или групп потребителей.

В-третьих, отдельные устройства требуют определённого типа дифференциальной защиты, указанного в технической документации.

Поэтому разделение электропроводки на группы и распределение защитных аппаратов должно выполняться с учётом характеристик каждой линии.

Почему УЗО иногда отключает электричество без видимой причины

Срабатывание защитного устройства не всегда сопровождается очевидными признаками неисправности.

Например, внешне исправная стиральная машина может иметь повреждение изоляции нагревательного элемента, которое проявляется только при его включении.

Похожие ситуации возникают при попадании влаги в уличные светильники, распределительные коробки или электрические соединения.

Причиной отключения также может стать суммарная утечка нескольких приборов, подключённых к одной линии.

Отдельную группу составляют ошибки электромонтажа, связанные с неправильным соединением нейтральных проводников защищаемых цепей.

Если устройство стало регулярно отключаться, необходимо установить причину. Многократное включение без диагностики не устраняет неисправность и может создавать дополнительный риск.

Проверка должна включать оценку состояния электропроводки, подключённого оборудования и параметров защитного аппарата. Для диагностики применяют специальные измерительные приборы.

Распространённые ошибки при выборе и установке

Ошибки в организации дифференциальной защиты способны снижать её эффективность и вызывать проблемы при эксплуатации.

К наиболее распространённым относятся:

• Выбор только по номинальному току. При этом не учитываются тип дифференциального тока, чувствительность и параметры защищаемой цепи.

• Использование УЗО вместо автоматического выключателя. Обычный ВДТ не обеспечивает защиту от сверхтоков.

• Неправильное объединение нейтральных проводников. Соединение нейтралей разных защищаемых групп может вызывать срабатывания.

• Соединение нейтрального и защитного проводников после УЗО. Такое подключение нарушает правильную организацию защиты.

• Игнорирование рабочих токов утечки. Большое количество приборов на одной группе может приводить к нежелательным отключениям.

• Отсутствие согласования между несколькими УЗО. При неправильной схеме нарушение в одной группе может отключать питание более широкой части сети.

При последовательной установке нескольких аппаратов может потребоваться селективная защита. Для этого используют устройства с соответствующими характеристиками, включая специальные исполнения с выдержкой времени.

Монтаж и проверку схемы должен выполнять квалифицированный специалист с соблюдением действующих требований электробезопасности.

Как проверить исправность УЗО

На большинстве бытовых устройств защитного отключения предусмотрена кнопка проверки, обозначенная буквой T или словом TEST.

Она предназначена для периодического контроля работоспособности механизма отключения в условиях, предусмотренных изготовителем.

При нажатии кнопки на исправном и правильно подключённом аппарате должен сработать механизм отключения, если выполнены необходимые условия испытания.

Периодичность такой проверки указывается производителем в эксплуатационной документации.

При этом успешное срабатывание кнопки TEST не подтверждает все характеристики защиты. Проверка фактического дифференциального тока срабатывания, времени отключения и состояния электрической сети требует специальных измерений.

Если устройство не срабатывает при предусмотренной изготовителем проверке, его нельзя считать исправным до выяснения причины.

Заключение

УЗО является важным элементом современной системы электробезопасности. Оно позволяет обнаруживать определённые виды утечек тока и отключать защищаемую цепь при возникновении опасных условий.

Эффективность такой защиты зависит от правильного выбора номинальных характеристик, типа дифференциального тока, схемы подключения и взаимодействия с остальными защитными устройствами.

При проектировании электрической сети необходимо учитывать особенности оборудования, условия эксплуатации и требования нормативных документов. Грамотно организованная система защиты снижает риски поражения электрическим током и возникновения пожара при повреждениях изоляции.
